1.設備描述
干餾是生物質熱分解的一個過程，生物質原料經過無氧或缺氧燃燒致其中的纖維素半纖維素木質素分解生成CO2和CO、CH4、C2H4及大量醋酸、焦油、甲醇等，再經過煅燒排除殘留在炭中的揮發物，余下含少量水、灰分的固定炭，即形成生物質炭。
生物質干餾系統簡圖如圖1所示。設備系統分為干餾釜、電加熱及溫度控制、氣體冷凝、過濾及計量幾部分。干餾釜采用低碳鋼Q235B材質。

?

?

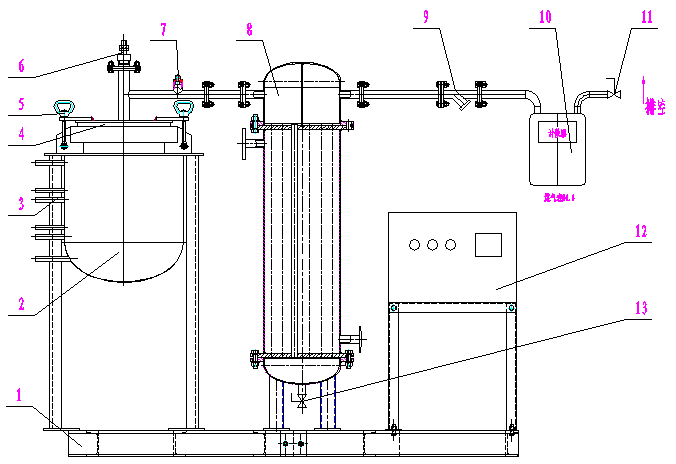

1、底座，2、干餾釜，3、電加熱管，4、干餾釜蓋，5、螺栓，6、熱電偶，7、安全閥

?????? 8、冷凝器，9、管道過濾器，10、煤氣表，11、排氣閥門，12、電控柜，13、排油及木醋液閥

圖1 生物質干餾系統簡圖

?

2． 技術參數

2? 原料要求：秸稈、機制棒等生物質物料

2? 原料處理量：1-2kg/釜

2? 產氣量：0.23-0.46Nm³/釜

2? 產出氣熱值：≥14MJ/Nm³

2? 產出炭熱值：≥15MJ/Nm³

2? 生物質干餾設備在干燥階段、預炭化階段、炭化階段、炭煅燒階段由一個溫度升溫到另一種溫度所需時間小于1小時。

2? 設備裝有漏電保護開關。
